分布式能源（風力、光伏）發電實驗系統

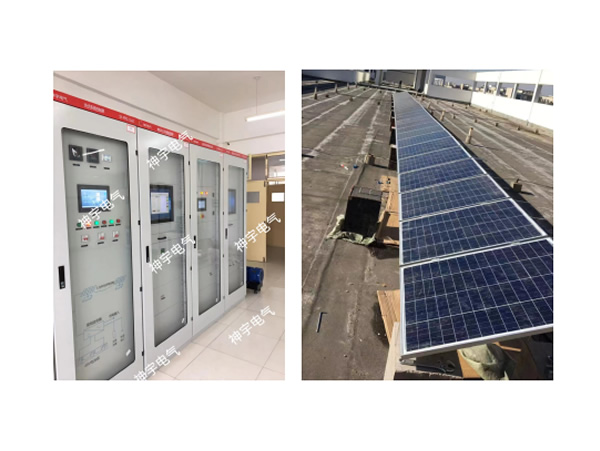

◎光伏部分（室外工程型）

總?cè)萘?span>不小于3000W（可根據客戶要求更改容量）；每組：100W 尺寸：1200mm*536mm*35mm；類型：層壓太陽能電池板/組件；

化學類型：單（多）晶硅太陽能電池 重量約：7.7Kg；工作電壓：DC18.17V；開路電壓：DC21.6V。

◎太陽能電池模擬屏（模擬型）

（1）電源輸入電壓：三相交流360～440V；

（2）電源輸入頻率：48～62 Hz；

(3）輸出功率范圍：0～10 kW；

(4）輸出電壓范圍：直流0～1000V；

(5）通過控制軟件設置，控制可編程直流電源模擬光伏陣列；

(6）可設置模擬光伏板的開路電壓、短路電流、填充因子等詳細參數；

(7）可設置光輻照強度序列和溫度序列；

(8）通過輸入最少64個點進行模擬光伏曲線；

(9）通過軟件可實時監控可編程直流電源的電壓、電流、功率等參數。

◎完成的相關實訓項：

實驗一：光伏電池相關實訓；

實驗二：光伏光伏板能量轉換實訓；

實驗三：光伏控制器工作原理實訓；

實驗四：接反保護實訓；

實驗五：光伏控制器對蓄電池的過充保護實訓；

實驗六：光伏控制器對蓄電池的過放保護實訓；

實驗七：逆變器工作原理實訓；

實驗八：光伏并網運行實訓；

實驗九：光伏系統帶負載特性實訓；

實驗十：常規發電與新能源發電比較實訓。

……

◎模擬直驅風力發電機組  1套

1.采用一臺變頻調速三相異步電機帶動一臺永磁同步發電機運行；

2.異步電動機功率為7.5kW，轉速為1500轉/分。永磁發電機的功率為5kW，轉速為1500轉/分，變頻器采用7.5kW；

3.異步電動機和永磁發電機安裝在同一個底座上，使用聯軸器相連接。采用增量式光電編碼器實時測量電機轉速和轉子位置，永磁發電機極數為8極。原動機的控制采用矢量變頻器控制轉速，用以模擬風速的變化，同時可以方便的通過計算機控制變頻器實現三相異步電動機的轉速、轉矩調節模擬風機出力；

4.槽鋼底座帶專用的橡膠靜音墊。

◎模擬風力機調速控制系統

1.采用矢量變頻器，配備中文面板，可實現本地控制和遠程控制兩種模式；

2.配備19寸觸控一體機，一體機中運行風機調速軟件，可方便進行風速控制調節。

3.配備保護開關，柜體尺寸為2200×800×600mm。

◎風電部分完成的實訓項目

實驗一：直驅式風力發電仿真平臺認知；

實驗二：風力監控中心軟件操作實驗；

實驗三：風力機轉速變化模擬實驗；

實驗四：風速即轉速與輸出電壓、電流、功率關系實驗；

實驗五：PWM輸出實驗；

實驗六：PID控制模型實驗；

實驗七：三相交流電壓采集實驗；

實驗八：三相異步電機電動實驗；

實驗九：三相交流變頻輸出實驗；

實驗十：自然風模擬控制實驗；

實驗十一：永磁同步發電機帶載特性實驗；

實驗十二：模擬永磁風機三相交流并網實驗。

……
