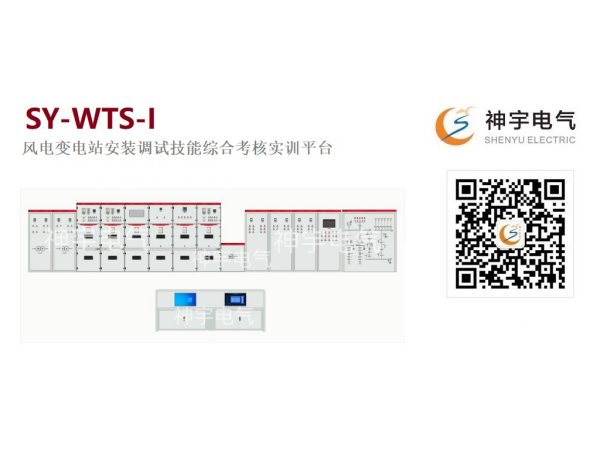

風電變電站安裝調試技能綜合考核實訓平臺

1、主要功能概述：

1.1本考核實訓平臺以風電690V/35kV/110kV升壓站為一次系統模型，設計兩個單元690V風力發電系統，分別經690V/35kV模擬箱變升壓后，通過兩條35kV集電線路，接入110kV變電站，經110kV主變壓器升壓后接入電網；

1.2本考核實訓平臺采用部分常用的風力變電站一次真實元件與控制屏相結合的形式，實訓項目涉及風力變配電室的高低壓電器與成套設備、監盤與抄表、無功補償、電力系統繼電保護、運行轉檢修和檢修轉運行的停送電倒閘操作、常見二次系統故障模擬、電力作業安全工器具教學、事故處理典型電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺；通過倒閘操作培訓提升員工作業技能水平，基于常見故障模擬讓員工深刻理解變電站二次回路控制原理，通過電力系統穩態和暫態過程分析和模擬，掌握繼電保護裝置實際應用和整定原則等。

1.3本風力變電站安裝調試技能綜合考核實訓平臺建設依據“老師授課-學員自學-實物操作及考核”的培養思路。通過實用化操作，全力打造“運維管控、技術應用、技能實訓、理論培訓、比武競賽、協同辦公”六位一體全覆蓋的人才培育中心，在真實培訓設備或系統終端上模擬各類隱患、事件和故障，進一步增強學員分析問題、解決問題的能力，提高培訓學員實際作業技能水平。

1.4該實訓平臺能夠承擔《供配電技術》、《高低壓電器》、《變配電所運行與維護》、《電力系統繼電保護》、《電氣設備安裝與檢修》、《電氣技術》等相關課程學生中的實訓和實習的教學任務，可以作為高職供配電專業及相關變配電室值班電工培訓考核鑒定平臺，以較真實的工作現場環境，學生不僅可以真實認知電氣元器件，也能在此系統上可以靈活設計各種故障，學生可以動手完成跟實際現場原型一致的正常及故障時的實訓操作；

2、本考核實訓平臺具有以下特點：

真實：完全采用真實的一二次設備，其高低壓設備的操作、各指示燈狀態、儀表顯示值、保護設備的參數設置和動作，與真實的設備一致。

安全：采用功率元件模擬高壓電源和多種保護措施相結合的安全設計方案，使本系統具有較高的安全性能，防止學員誤觸電而造成人身傷害。

高效：因為學員在真實的運行系統中很難經常碰到故障的發生，因此學員的應急處理能力也只有在工作多年以后才會逐步提高。經過多年對實際現場的故障產生原因的收集，本系統能模擬大部分電氣故障的發生及現象，提高學員實際操作技能培訓的效率，提高學員在各種故障狀態下的應急處理能力。

智能：采用計算機監控系統，通過計算機操作自動實現各種故障現象的模擬仿真，考試功能具有自動判別學生的得分并統計得分情況，所有學生信息可以存儲。
