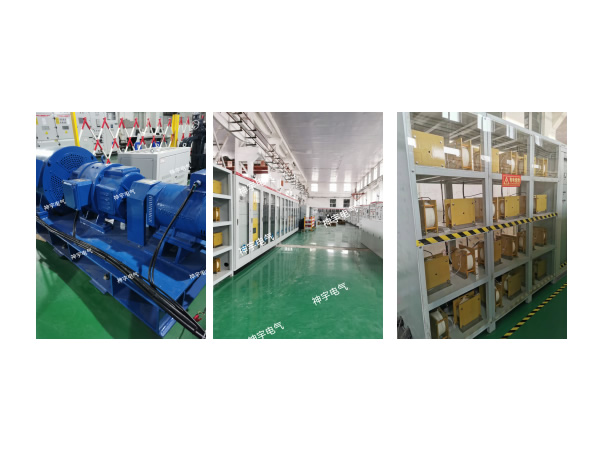

電力系統動態模擬試驗系統

◎產品概述：

◆電力系統動態模擬試驗系統嚴格按照國家電力行業標準要求建設，所有設備完全符合科研和教學的可測試性和可操作性；該系統能夠真實、動態再現電力系統的各種動態運行工況和擾動過程，是研究電力系統的重要工具，可在模型上直接觀察到所研究的課題在電力系統中產生的全部物理過程，獲得明確的物理概念，并很方便地對電力系統特性和諸多過程進行定性的研究；

◆電力系統動態試驗系統一次系統構成、模擬比選擇、一次系統主要設備參數、二次控制測量系統及監控系統的設計均滿足“GB/T 26864-2011電力系統繼電保護產品動模試驗”、“T/CSEE 0027-2017配電系統繼電保護及自動化產品動模試驗技術規范”、“Q/GDW-383:2009智能變電站技術導則”《IEC 61850工程應用模型》等國家標準和電力行業標準的要求。

◎技術參數

◆故障型發電機組：采用5kVA/15kVA故障型發電機組其定子繞組采用雙繞組結構，并且定子、轉子繞組均具有抽頭，可進行發電機匝間短路試驗；

◆故障型模擬變壓器：采用3臺2kVA/5kVA帶自耦抽頭的雙繞組變壓器（故障型），其變比、短路阻抗等參數均可以調整；

◆輸電線路：設計建設有500kV／220kV／110kV/35kV各種電壓等級線路模擬，可以進行串聯或者并聯連接，在線路不同位置可以設置短路點（可在主測控臺上切換），進行輸電線路的故障模擬；

◆電力系統動態模擬控制屏：具有多面測控屏，發電機、主變、線路、無窮大系統的測量、保護二次電壓、電流信號還可通過電纜連接到主測控臺上進行遠程測量，通過故障錄波儀進行故障錄波；

……
