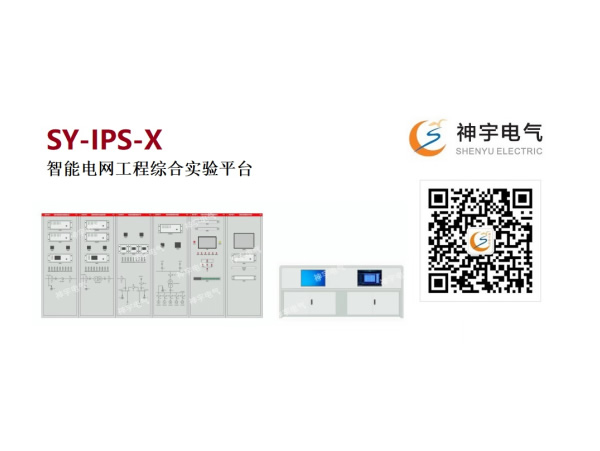

智能電網工程綜合實驗平臺

1、產品概述：

1.1系統能夠完成“智能電網技術”、“智能電網通信技術”、“智能電網信息處理技術”、“智能變電站技術”、“智能輸配電技術”、“智能電網配用電”等相關課程實踐實訓內容。

1.2智能電網工程實訓系統以真實電網為模擬對象，采用真實智能電網現場的智能組件、數字化自動裝置及國家技術標準，以信息平臺為支撐，實現“電力流、信息流、業務流”的高度一體化融合，構建貫穿智能電網“發電、輸電、變電、配電、用電和調度”各環節的現代電網；

1.3以國家電網公司《智能變電站技術導則》、《繼電保護設備標準化設計規范》、《IEC 61850工程應用模型》要求為設計依據。根據智能電網功能需求，按照三層設備、二級網絡結構的方式（即三層兩網)，結合通用設計和“兩型一化”等基建標準化建設成果，以信息采集數字化、通信平臺網絡化和信息共享標準化為基礎，遵循安全可靠、技術先進、注重環保、節約資源、降低造價的原則，實現信息化、自動化、互動化的智能電網綜合實訓系統，同時兼顧實驗與教學的需求；

1.4智能電網配網部分建設以實用性、實踐性、真實工程現場為原則，依據“老師授課-學生自學-實物練習及考核”一體化的人才培養思路，通過實用化考核培訓，全力打造“運維管控、技術應用、技能實訓、理論培訓、比武競賽、協同辦公”六位一體全覆蓋的人才培育模式，在真實培訓設備或系統終端上模擬各類隱患、事件和故障。

1.5智能電網模擬輸電線路部分：設計建設兩條110kV模擬輸電線路2π（長度50kM），試驗時采用380V電壓等級來模擬；在線路不同位置通過智能組件采集各種實時運行參數和狀態；設計有一套智能變電站（模擬110kV/10kV），智能主變副邊與智能配電網相連接；

1.6留有新能源（風、光、柴、儲）及微電網接入接口，可以并網接入主電網系統。

……

2、完成的實訓項目

2.1智能電網正常運行與控制實訓；

2.2智能電網各種故障運行與控制實訓；

2.3智能電網通信工程實訓；

2.4智能電網合并單元、智能組件等智能裝置認知及操作實訓；

2.5智能電網在線狀態監測實訓；

2.6智能電網故障錄波分析與處理；

2.7分布式能源及微電網接入主網系統運行實訓；

2.8數字式微機保護實訓

2.9智能變電站實訓

2.11智能電網監控實訓

……
