智能高低壓供配電技術考培實訓系統

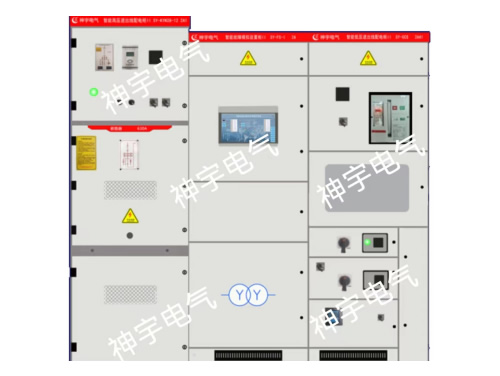

系統由三面屏柜組成（KNY28、GCS/MNS）

一、概述

◎該實訓系統能夠承擔《供配電技術》、《高低壓電器》、《電氣設備安裝與檢修》、《工廠供電》、《電氣技術》等相關課程學生中的實訓和實習的教學任務，以較真實的工作現場環境，學生不僅可以真實認知電氣元器件，也能在此系統上可以靈活設計各種故障，學生可以動手完成跟實際現場原型一致的正常及故障時的實訓操作；

◎實訓系統要求與實際供配電現場真實設備1:1比例建設，采用物理和組態軟件的方式，構建實操加考核為一體的智能型高低壓供配電實訓系統，該實訓系統加入故障模擬監控屏，即采用軟件與硬件相結合的設計方式構建一個典型智能型高低壓供配電教學實訓系統；實訓系統中高壓部分要求選用最廣泛的KYN28A-12手車式高壓配電柜，低壓部分選用現場最廣泛的GCS抽屜式低壓配電柜；

◎智能高壓部分（10kV）集成了進線、保護、計量、PT、出線等絕大部分實訓內容；智能低壓部分（0.4kV）集成了進線、計量、補償、MCC饋線、PC出線等絕大部分實訓內容，以及配有干式變壓器（含變壓器溫控儀）、各種負載等實訓配套設備；在該系統中配置了故障模擬器，教員不僅通過人機界面及配套軟件就地設置各種故障，教員端還可通過遠程監控操作臺對學員故障點進行遠程設置各種故障，學員動手找出故障的位置并復位，以此來提高學員學習和處理故障的實際動手能力；

二、能夠完成的實訓項

2.1高低壓供配電系統認知：（1）高低壓配電柜的認知與使用；（2）高低壓電氣元件的認知與使用；（3）高壓配電柜的“五防”聯鎖的認知與使用；（4）高低壓配電柜結構及操作；（5）高低壓配電柜圖紙繪制實訓；（6）微機保護裝置的設置與使用；（7）智能儀表的設置與使用；（8）無功補償裝置的設置與使用；（9）斷路器的認知與使用。

2.2高低壓供配電系統實訓

2.2.1手車式高壓配電柜停送電操作實訓；

2.2.2低壓配電柜停送電操作實訓；

2.2.3微機保護參數整定操作；

2.2.4微機保護裝置的操作實訓3.2.5變壓器溫度控制的調節與整定實訓；

2.2.6電力計量、抄表實訓；

2.2.7低壓框架斷路器的定值整定實訓；

2.2.8低壓電容自動補償?shù)膶嵱枺?

2.2.9不同負荷投、切操作實訓；

2.3故障設置及故障排查實訓；

2.4高低壓供配電系統監控實訓

……
