多機聯網調度監控實驗屏（以太網通訊）

1、實驗屏整體功能：

1.1多機聯網調度監控實驗屏建立在SY-PSA-I型電力系統分析及自動化教學實驗臺基礎之上，可以將多臺電力系統自動化教學實驗臺組成一個開放式多機電力環網綜合實驗系統（“1托N”），多功能監控組態軟件與電力系統分析及自動化教學實驗臺之間采用以太網的通訊方式；

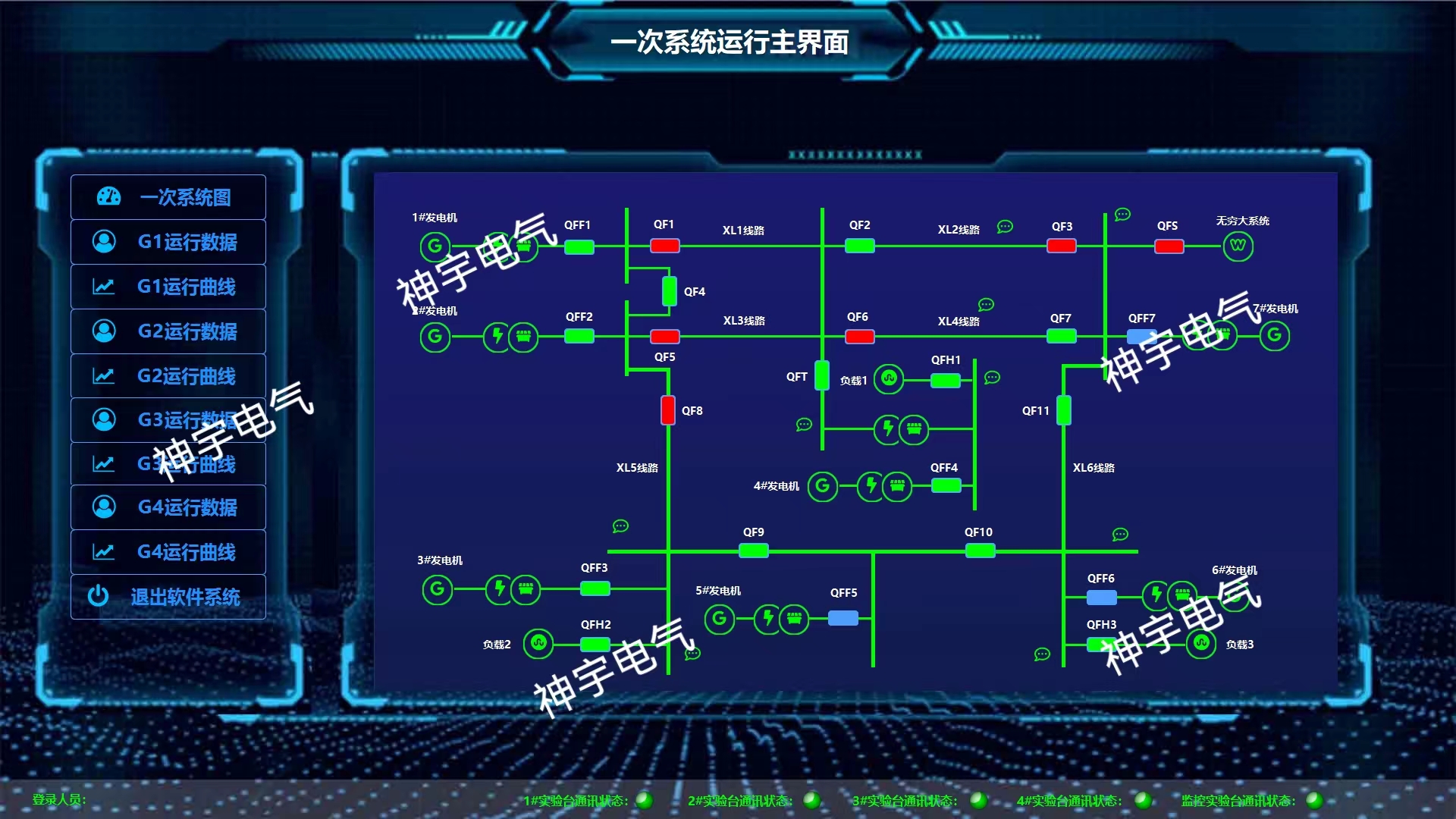

1.2整個監控一次系統可構成一個可變的多機環型電力網絡，便于進行理論計算和實驗分析；每條輸電線路和負荷都配有微機型標準電力監測儀，可以顯示各支路的電流、電壓、有功功率、無功功率、功率因數共計二十幾多個電量，并且都通過RS-485通訊口與上微機相聯，實時顯示電力系統的運行狀況，以及各開關的動作情況。同步監視電力網絡的潮流分布和進行多機電力系統的潮流計算及保存歷史數據,繪制歷史曲線，具有“遙測”、“遙信”、“遙調”、“遙控”四遙等功能。

二、實驗屏運行技術參數

2.1輸入電源：三相四線(或三相五線 AC 380V±10％ 50Hz)；整機容量：20kVA、5A；

2.2工作環境：溫度–10℃－+40℃；相對濕度：＜85％（25℃）、海撥＜4000m；

2.3屏柜尺寸2000mm長×600mm寬×1800mm高，鋼板厚度不小于2mm，帶有散熱風扇；箱體底部配有萬向輪，既可方便移動,實驗時也可固定。

三、系統能夠完成的實驗項：

3.1多機聯網電力系統運行實驗

3.2多機聯網電力系統分析實驗

3.3電力系統分析教學

3.4電力系統調度自動化實驗

……
